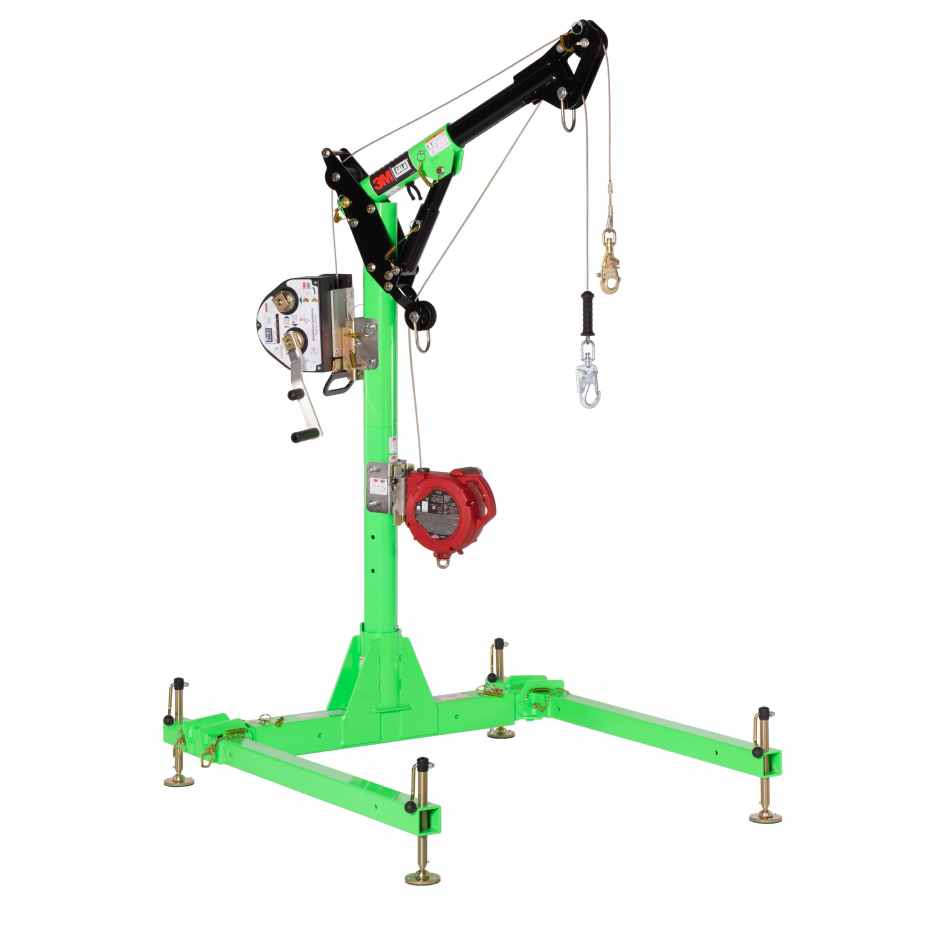

3M DBI Sala 5 Piece Davit High Capacity
Het 3M DBI Sala 5 Piece Davit High Capacity systeem is een modulair Davit systeem met verschillende toepassingsmogelijkheden voor toegang tot- en redding uit besloten ruimten. Eenvoudig en snel in elkaar te zetten met verschillende opties tot het bevestigen van een valstopblok en/of lier.
Bereik / afmetingen
Het 3M DBI Sala 5 Piece Davit High Capacity systeem is een compleet Davit systeem met een maximale hoogte van 254,2 cm (short reach) of 280,5 cm (long reach). Het systeem is ontworpen voor het betreden en verlaten van mangaten en besloten ruimten, het systeem is in mei 2018 vernieuwd om tegemoet te komen aan de behoeften van de steeds veranderende werkplek. Bekijk voor de exacte afmetingen de afbeeldingen van dit product of download de brochure (zie "Downloads" onderaan deze pagina).
Short Reach of Long Reach
Het 3M DBI Sala 5 Piece Davit High Capacity systeem is verkrijgbaar in 2 verschillende uitvoeringen; Short Reach en Long Reach.
- De Short Reach heeft een mastvoet met een maximale breedte van 189,9 cm en een arm met een maximale lengte van 72,3 cm.
- De Long Reach heeft een mastvoet met een maximale breedte van 261,3 cm en een arm met een maximale lengte van 113,2 cm.
Set samenstelling
Het Davit systeem is modulair opgebouwd en bestaat uit een x aantal losse onderdelen, het is hierdoor ook mogelijk om losse onderdelen te bestellen om uw huidige set uit te breiden / aan te passen. Hieronder wordt een opsomming gegeven van de set samenstellingen.
Samenstelling Short Reach
- Short Reach Davit Arm High Capacity - 8000107
- Mast Extension 84 cm - 8000113
- Short Reach 3 Piece Davit High Capacity Base - 8000104
- Bracket Winch - 8000117
Samenstelling Long Reach
- Long Reach Davit Arm High Capacity - 8000108
- Mast Extension 84 cm - 8000113
- Long Reach 3 Piece Davit High Capacity Base - 8000105
- Bracket Winch - 8000117
Installatie vereisten *
- Ongeacht de structuur dient deze bestand te zijn tegen een verticale belasting van 13,79 kN.
- De structuur dient voldoende horizontaal te zijn om de 3-delige mastvoet na aanpassing van de voethoogte waterpas te kunnen stellen.
- Aanpassing van de voethoogte is 160 cm voor de 8000104 en 140 cm voor de 8000105.
* Zie de gebruikshandleiding onder het kopje Downloads.
Specificaties:
- Gewicht Short Reach: 65,3 kg
- Gewicht Long Reach: 81,6 kg
- Gebruikstemperatuur: - 40 ˚C tot + 60 ˚C
- Capaciteit: Valstop: 2 gebruikers (elk max. 140 kg) / Belasting: 205 kg / Redding: 1 gebruiker (max. 140 kg)
- Materiaal: Aluminium (6061-T6), voorzien van poedercoating en staal
- Normering: CE-EN795:2012 Type B, EN1496:2006 Klasse B, CEN/TS16415:2013 Type B, AS/NZS 5532:2013
Training
Besloten ruimten kenmerken zich door beperkte mogelijkheden qua toegang waardoor zowel het betreden van besloten ruimten als eventuele reddingsprocedures specifieke kennis, voorbereiding en uitrusting vereisen. In samenwerking met de fabrikant van het 3M DBI Sala 5 Piece Davit High Capacity systeem bieden wij u de mogelijkheid tot het volgen van een producttraining met verschillende modules (ook mogelijk op locatie). Bij interesse neemt u dan contact met ons op.
Montagebeugels
Het 5 piece systeem wordt standaard geleverd inclusief 1 montagebeugel, de 3M DBI Sala Bracket winch, zodat de digitale lier op de mast geplaatst kan worden. Het systeem wordt exclusief lier en/of valblok geleverd (los verkrijgbaar). Neem contact met ons op als u vragen heeft over het samenstellen van uw set.
Besloten ruimte app

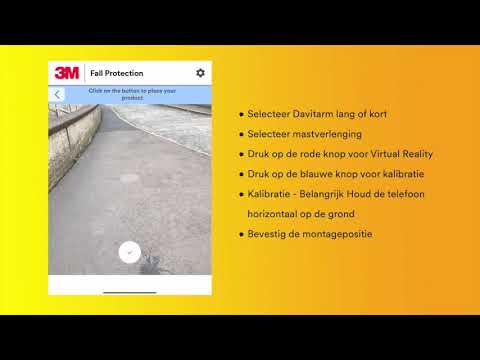

Gebruik voor digitale ondersteuning van uw besloten ruimte vraagstuk de app om zo de juiste configuratie samen te kunnen stellen. De app kan gedownload worden via de Apple Store of Play Store, zoeken op: Fall Protection Configurator. Bekijk de video bovenaan deze pagina aan de linkerzijde voor uitleg hoe de app werkt.
Advies
Indien u interesse heeft in deze set neem dan contact met ons op om de mogelijkheden te bespreken.
Uitgebreide technische specificaties van het 3M DBI Sala 5 Piece Davit High Capacity systeem vindt u terug onderaan deze pagina bij het kopje Downloads.
Normering | EN 1496, EN 16415, EN 795 |
Toepassing | Besloten ruimte |
Gewicht | 65 Kilogram, 82 Kilogram |
Garantie | 1 jaar |
Type | Davit systemen |
Referentienummers | 8000118, 8000119 |
