Gebruikers > 100 kg

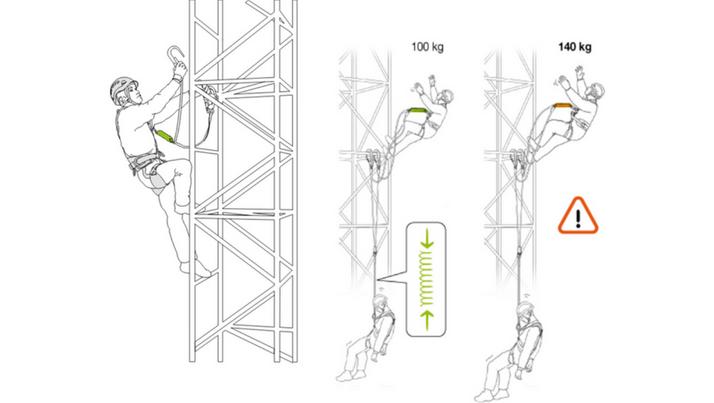

De industriële standaarden voor testen met o.a. vallijnen zijn over het algemeen vastgesteld op 100 kg. Deze standaard dekt echter maar een deel van de gebruikers, aangezien een totaal gewicht van 100 t/m 140 kg in de praktijk geen uitzondering is (gewicht gebruiker + uitrusting + evt gereedschap).
Een gebruiker met een totaalgewicht van 140 kg zorgt voor 40% meer belasting op de uitrusting ten opzichte van een gebruiker met een totaalgewicht van 100 kg. Het is dus van levensbelang dat de valbeveiliging die wordt gebruikt afgestemd is op het gewicht van de gebruiker.
Het menselijk lichaam is niet bestand tegen een val in een
vallijn zonder dat de energie van deze val wordt geabsorbeerd. Een
systeem tbv valbeveiliging dient vanwege deze reden dan ook altijd
te zijn voorzien van een "dynamische component" die de absorptie
van deze krachten realiseert. Veelal is dit een valdemper die bij
een piekbelasting uitscheurt. Door deze uitscheuring wordt een
groot deel van de valimpact opgevangen en vertraagd.
Testen hebben uitgewezen dat het menselijk lichaam zonder blijvend
lichamelijk letsel de volgende impact kan weerstaan, afhankelijk
van het lichaamsgewicht:
- Gewicht gebruiker 100 kg: 6 kN
- Gewicht gebruiker 120 kg: 7 kN
- Gewicht gebruiker 140 kg: 8 kN
Petzl heeft testen uitgevoerd met dummies t/m 140 kg. Hieruit is gebleken dat in sommige gevallen niet alle producten voldoende absorptie bieden. Oplossingen hiervoor zijn:
- 1: Reduceer de hoogte van de val
- 2: Verhoog het absorberend vermogen van de valbeveiliging
In onderstaande tabel vindt u een overzicht terug van de verschillende Petzl Absorbica valdempers- en vallijnen.
50 - 100 kg | 100 - 130 kg | 130 - 140 kg | |
Petzl Absorbica Y 80cm | Geschikt | Geschikt | Niet geschikt |
Petzl Absorbica Y MGO 80cm | Geschikt | Geschikt | Niet geschikt |
Petzl Absorbica I 80cm | Geschikt | Geschikt | Niet geschikt |
Petzl Absorbica I Vario | Geschikt | Geschikt | Niet geschikt |
Petzl Absorbica Y 150cm | Geschikt | Geschikt | Niet geschikt |
Petzl Absorbica Y MGO 150cm | Geschikt | Geschikt | Niet geschikt |
Petzl Absorbica I 150cm | Geschikt | Geschikt | Niet geschikt |
Petzl Absorbica Y Tie Back | Geschikt | Geschikt | Niet geschikt |
Combi: Petzl Jane 60cm + Petzl |
Geschikt | Geschikt | Niet geschikt |
Petzl Absorbica | Geschikt | Geschikt | Niet geschikt |
Petzl Asap'sorber 20cm | Geschikt | Geschikt | Niet geschikt |
Petzl Asap'sorber 40cm | Geschikt | Geschikt | Niet geschikt |
Petzl Asap'sorber Axess | Geschikt | Geschikt | Geschikt ** |
3M Protecta dubbele elastische vallijn 150cm | Geschikt | Geschikt | Geschikt |
3M Protecta dubbele elastische vallijn 200cm | Geschikt | Geschikt | Geschikt |
3M Protecta enkele elastische vallijn 150cm | Geschikt | Geschikt | Geschikt |
3M Protecta enkele elastische vallijn 200cm | Geschikt | Geschikt | Geschikt |
Skylotec SKN BFD SK11 | Geschikt | Geschikt | Geschikt |
Vertiqual Magnum Flex | Geschikt | Geschikt | Geschikt |
Protecta Pro dubbele vallijn voor lassers 150cm | Geschikt | Niet geschikt | Niet geschikt |
Protecta Pro dubbele vallijn voor lassers 200cm | Geschikt | Niet geschikt | Niet geschikt |
Protecta Pro enkele vallijn voor lassers 150cm | Geschikt | Niet geschikt | Niet geschikt |
Protecta Pro enkele vallijn voor lassers 200cm | Geschikt | Niet geschikt | Niet geschikt |
RidgeGear Twin Leg SRL | Geschikt | Geschikt | Geschikt |
Antec Twin Web SRL | Geschikt | Geschikt | Geschikt |
Ikar Stalen vallijn incl. valdemper 1/1.5/1.75/2m | Geschikt *** | Geschikt | Geschikt **** |
Ikar Stalen I-lijn incl. valdemper 1/1.5/1.75/2m | Geschikt *** | Geschikt | Geschikt **** |
Sar Twin Clip Loop Lanyard | Geschikt | Geschikt | Niet geschikt |
* Het
systeem mag niet langer dan 2 meter zijn.
** Geschikt
tot 250 kg in een 2p. reddingsoperatie.
*** Geschikt vanaf
65 kg.
**** Geschikt tot 136 kg.
In onderstaande afbeeldingen kunt u de impact op het lichaam
terugvinden bij de verschillende type vallijnen en valdempers van
Petzl, uitgegaan van valfactor 2 (= maximale impact).
Houdt hierbij in gedachten de eerder genoemde testresultaten van de
impact die het menselijk lichaam zonder blijvend lichamelijk letsel
kan weerstaan, afhankelijk van het lichaamsgewicht:
- 100 kg: 6 kN
- 120 kg: 7 kN
- 140 kg: 8 kN

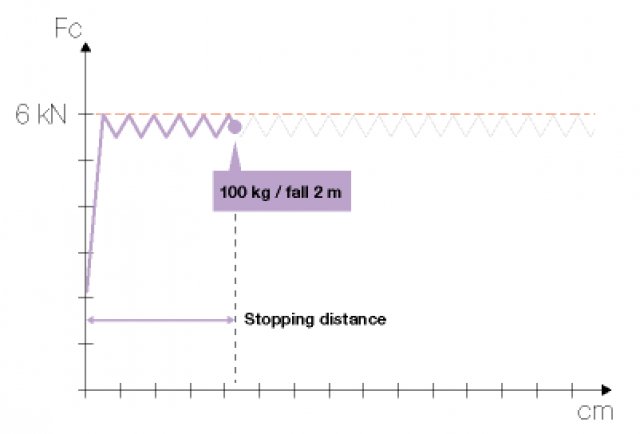

Met een niet-progressieve absorber (gekalibreerd
tot 6 kN maximaal)

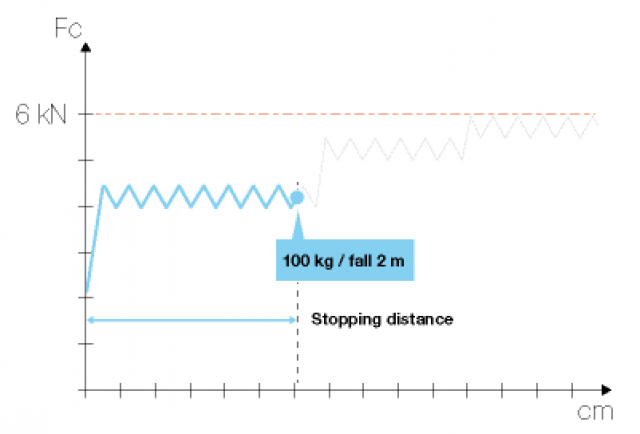

Met Absorbica I of Y (vanaf model 2016)

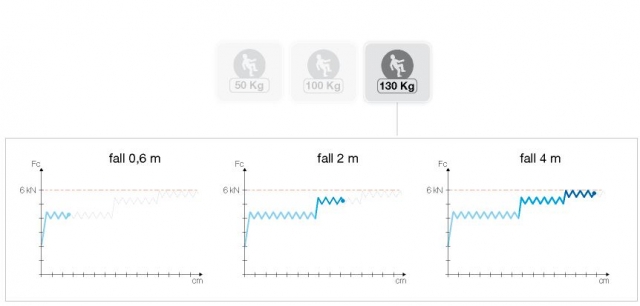

Valbeveiliging voorbeelden met Absorbica I of Y voor gebruikers
van 50, 100 en 130 kg:
De lengte van het uitscheuren van de valdemper is afhankelijk
van de hoeveelheid energie die geabsorbeerd moet worden. Hoe
meer energie er vrij komt tijdens een val, des te verder de
valdemper uitscheurt, des te meer stiksels er los komen, des
te hoger de kracht van de impact.
Heeft u vragen of behoefte aan advies? Neem dan contact met ons op!
